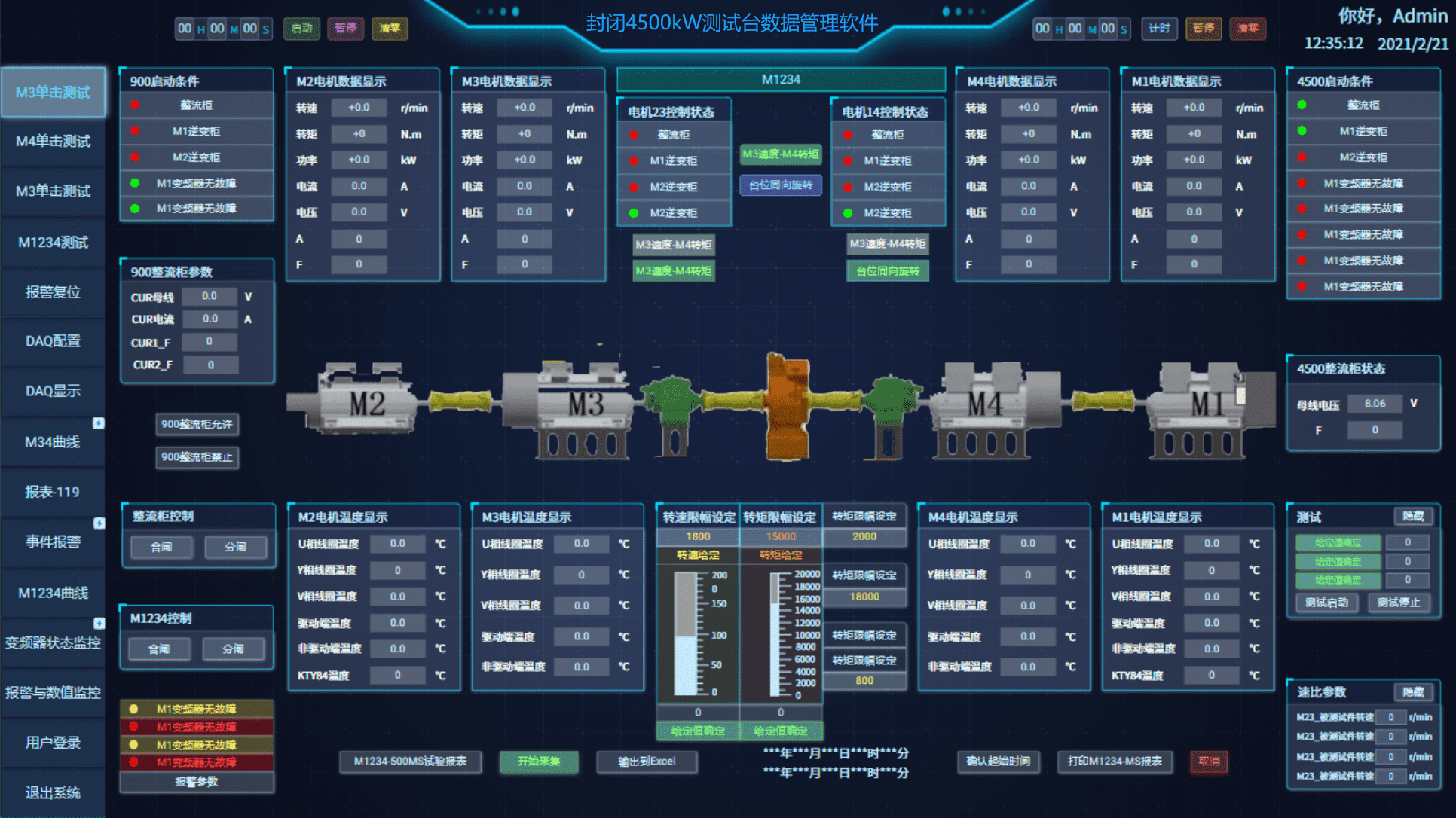

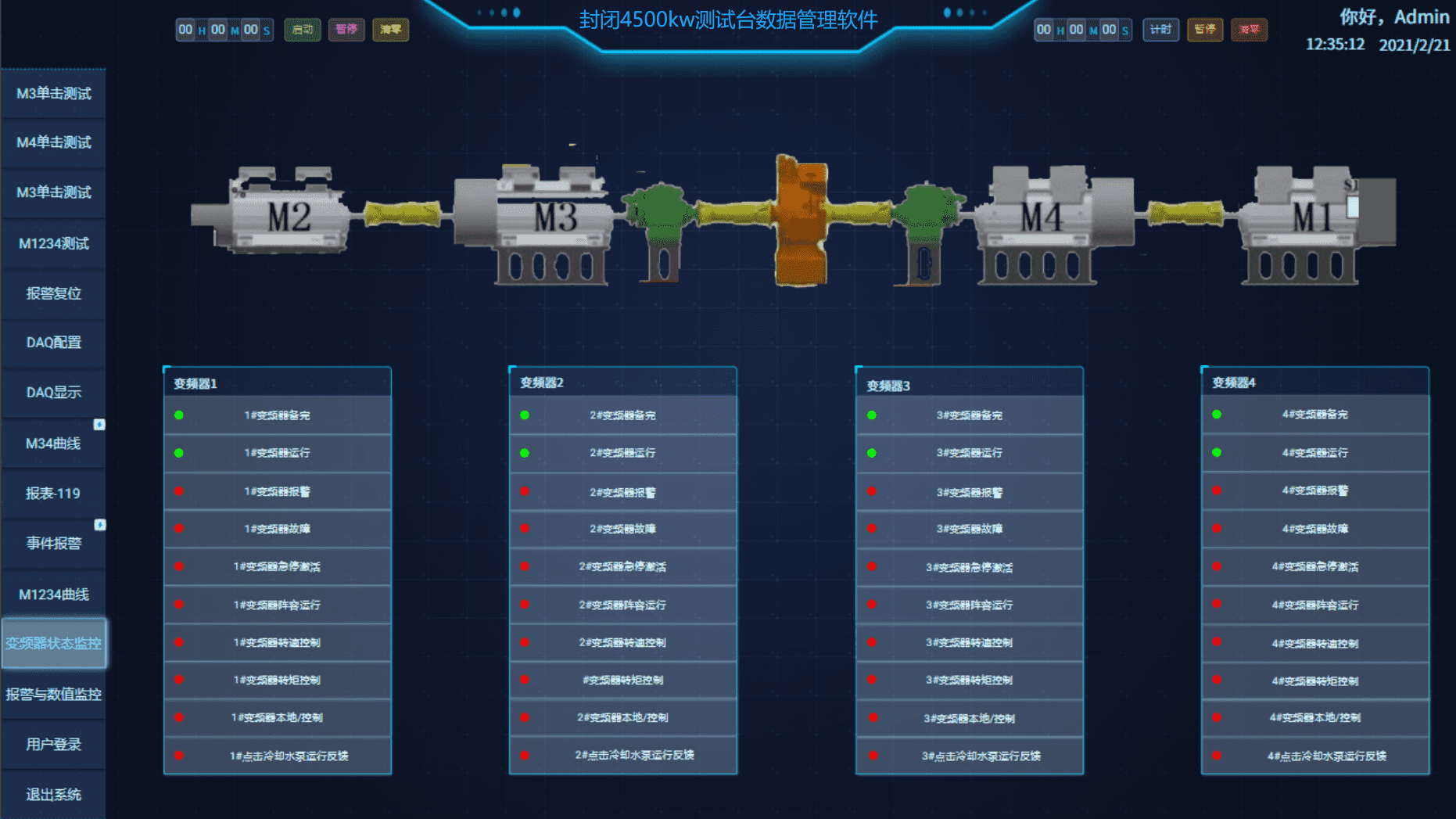

封闭4500kW测试台数据管理软件 - old

项目概述：

项目提供一套定制化开发的闭环测试监控系统，主要满足电闭环测试系统的状态数据监测、自动控制、安全保护等功能。

存储试验系统采用全功率驱动试验系统，通过由整流变压器、变频器、大功率拖动电机、联轴器组成的驱动单元对被试齿轮箱单元进行加载。试验系统通过变频器对全功率拖动单元输出速度、转矩进行控制，实现在模拟不同工况下，根据相关测试内容对齿轮箱进行测试，并且可对试验系统的工作情况进行控制与监视，设备数据显示管理。系统包括运行在工控机上对设备控制采集，数据存储，数据查询三部分，主要功能如下：

（1）测试系统自动控制功能

（2）安全保护功能

（3）状态监测及数据管理功能

功能设计：

试验台数据管理软件由两台工控机冗余设计，通过网络接入西门子PLC和变频器数据。系统支持4台点击进行测试，设计架构可根据点击数量进行扩展。

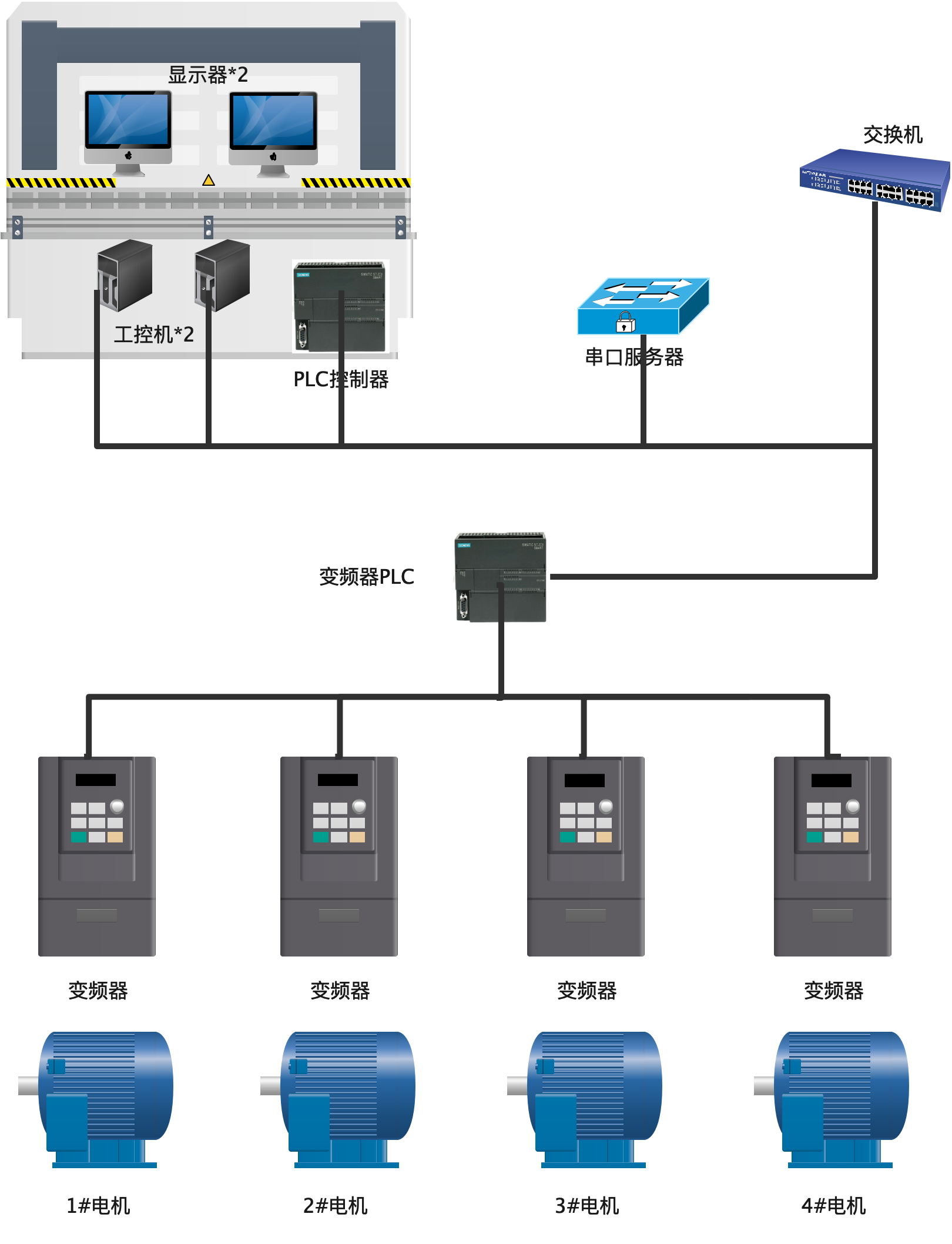

控制台由2台研华ARK3500工控机（4G，I7，512G），2个27寸显示器，一个PLC控制器和一个串口服务器组成。试验台软件分两个屏幕冗余显示，并通过PLC控制器在测试台上根据需求配置按钮开关和显示仪表。

变频器控制通过网络连接变频器PLC，实现测试台软件与变频器的通讯和逻辑控制功能。
